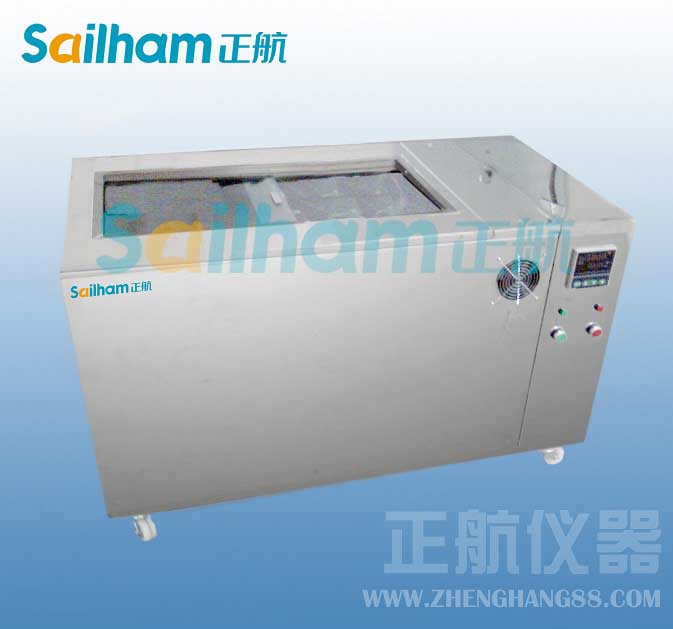

恒溫恒濕機/高低溫箱制冷系統與制冷模式


制冷系統，本課題研究的恒溫恒濕機/高低溫箱組是一個熱泵系統，分制冷和制熱2種運行模式整個制冷系統的組件包括: 轉子壓縮機四通換向閥套管水冷冷凝器風冷冷凝器單向閥組儲液器干燥過濾器視液鏡電子膨脹閥蒸發器氣液分離器等制冷與制熱模式的轉換通過四通換向閥和單向閥組來實現冷凝器采用雙冷凝器串聯模式。


其套管水冷冷凝器除了起到冷凝器放熱作用之外，還用作冷凝熱回收，回收的冷凝熱用作空氣再熱之用系統的節流元件采用電子膨脹閥，電子膨脹閥的調節范圍大，配合變頻壓縮機使用，其調節性能尤佳制冷模式的原理以及工質循環路線。


/高低溫箱制冷模式。低壓氣態制冷工質吸入壓縮機后，被壓縮為高壓高溫氣體狀態，經過套管水冷冷凝器回收一部分冷凝熱后，再經過風冷冷凝器冷卻，有一定過冷度的液態制冷劑進入儲液器，儲液器出來的制冷劑為純的液態工質，經干燥過濾后通過電子膨脹閥節流，節流后制冷工質變成低壓低溫的狀態( 可能為液態或氣液共存狀態) ，再經過蒸發器吸熱之后變為低壓氣態( 并保證有一定過熱度) ， 最后經過氣液分離器將帶有的少量液態制冷劑分離后回到壓縮機。
