一、范圍：
逐步逼近方法適用于具有無明顯彈性直線段金屬材料的規(guī)定非比例延伸強度的測定 。對于力延伸曲線圖具有彈性直線段高度不低于0. 5Fm的金屬材料，其規(guī)定非比例延伸強度的測定亦適用。逐步逼近方法可應用于這種性能的拉伸試驗自動化測試。
二、方法：
根據(jù)力延伸曲線圖測定規(guī)定非比例延伸強度。
試驗時，記錄力延伸曲線圖，至少直至超過預期的規(guī)定非比例延伸強度的范圍。在力延伸曲線上任意估取A。點擬為規(guī)定非比例延伸率等于0. 2%時的力Fg0.2，在曲線上分別確定力為0. 1Fg0. 2 和0. 5Fg0. 2的B1和D1兩點，作直線 B1D1 。從曲線原點0（必要時進行原點修正）起截取oc 段（OC= 0. 2 %，式中n為延伸放大倍數(shù)） ，過c點作平行于B1D1  的平行線CA1 交曲線于A1  點。如A1與 A重合 ，F(xiàn)g0.2 即為相應于規(guī)定非比例延伸率為0. 2 % 時的力。
如A 1點未與Ao 點重合，需要按照上述步驟進行進一步逼近。

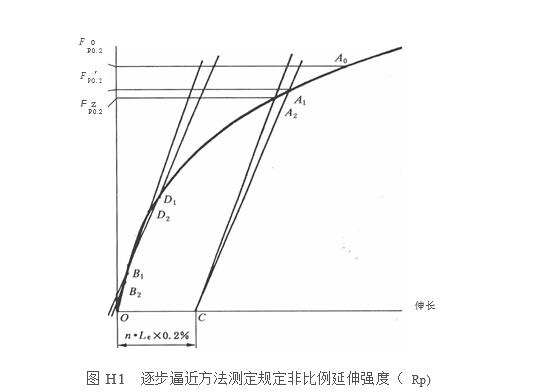

此時 ，取A1點的力。在曲線上分別確定力為0. 1F 0. 2 和 0. 5F0.2 的B 2和 D2 兩點，作直線品D2 a過 C 點作平行于直線B2 D2 的平行線CA2 交曲線于 A2點，如此逐步逼近，直至最后一次得到的交點A＂與前一次的交點一重合（見圖H1) 。A的力即為規(guī)定非比例延伸率達0. 2 % 時的力 。此力除以試樣原始橫截面積得到測定的規(guī)定非比例延伸強度Rpo. 2 。
最終得到的直線B,的斜率，一般可以作為確定其他規(guī)定非比例延伸強度的基準斜率 。
